Pièces de rechange hors-bord F20 : système de démarrage
Aug 21, 2025
Laisser un message

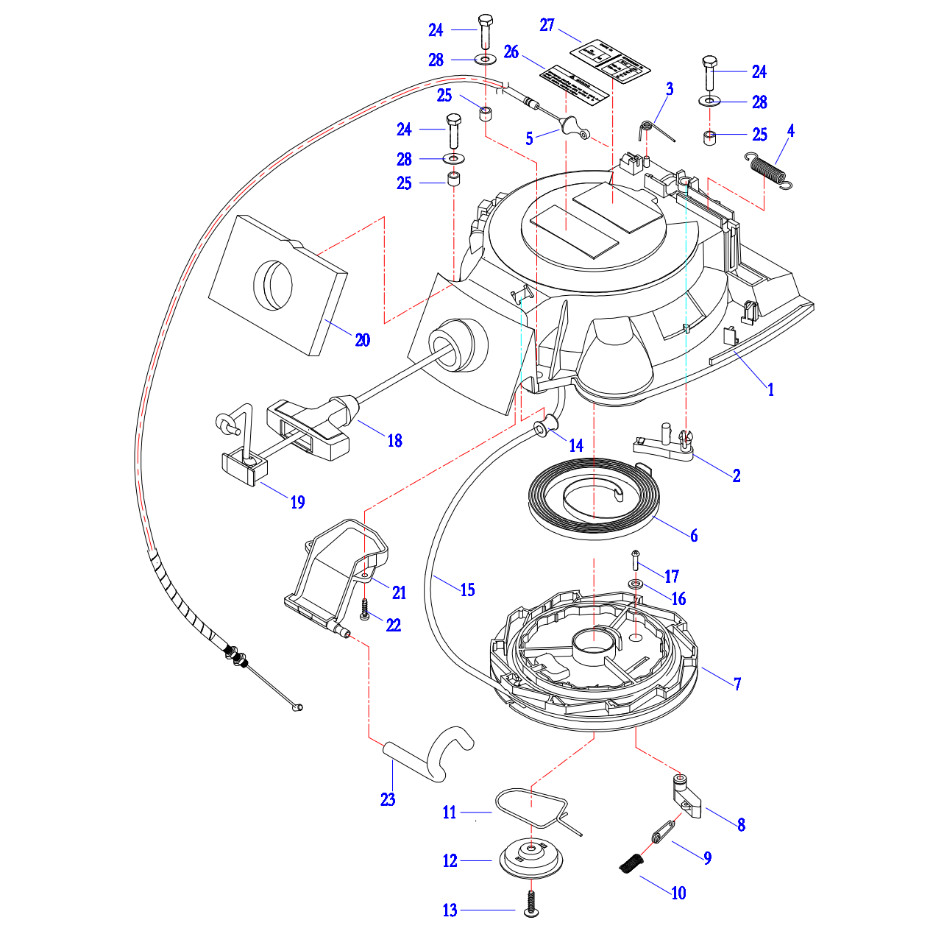

| CALON GLORIA F20 | ||||||
| RÉF. NON | Code matériel | CODE DE PIÈCE | DESCRIPTION(FR) | unité | EMBALLER | Yamaha |
| 1 | C3065502 | F20-01.01.06.00 | Ensemble couvercle de démarreur | 1 | 6AH-15711-00 | |
| 2 | C3060703 | T40-01.01.10 | Frein | 1 | 66T-15794-00 | |
| 3 | C3080705 | T40-01.01.11 | Ressort de torsion de frein | 1 | 66T-15734-00 | |
| 4 | C3080706 | T40-01.01.12 | Ressort de rallonge de câble | 1 | 66T-15731-00 | |
| 5 | C3095503 | F20-01.01.08 | Ensemble de câble de frein | 1 | 6AH-15770-00 | |
| 6 | C3080401 | T15-01.01.06 | Ressort spiral | 1 | 63V-15713-00 | |
| 7 | C3060402 | T15-01.01.04 | Poulie de démarreur | 1 | 63V-15714-00 | |
| 8 | C3060405 | T15-01.01.11 | Bras d'entraînement | 1 | 6AH-15741-10 | |
| 9 | C3080404 | T15-01.01.13 | Ressort du bras d'entraînement | 1 | 68T-15784-00 | |
| 10 | C3080403 | T15-01.01.12 | Ressort de rappel | 1 | 63V-15767-01 | |
| 11 | C3080405 | T15-01.01.15 | Ressort de serrage de la plaque de pression | 1 | 63V-15705-01 | |
| 12 | C3075501 | F20-01.01.05 | Plaque de pression du démarreur | 1 | 68T-15716-00 | |
| 13 | C40104113 | GB/T845 | Vis autotaraudeuse à tête cylindrique Phillips-ST4,8×20 | 1 | ||
| 14 | C3070401 | T15-01.01.02 | Bobine de câble de démarrage | 1 | 68T-15764-00 | |
| 15 | C3090401 | T15-01.01.17 | Corde de démarrage φ5×2000 | 1 | ||
| 16 | C4010516 | GB/T5287 | Rondelle plate extra large 5 | 1 | ||
| 17 | C4010314 | GB/T818 | Vis cruciforme à tête cylindrique M5×10 | 1 | ||
| 18 | C3060705 | T40-01.01.20.00 | Ensemble de poignée de démarreur | 1 | 689-15755-01 | |
| 19 | C3060706 | T40-01.01.21 | Couvercle de poignée | 1 | 6F5-15779-02 | |
| 20 | C3055503 | F20-01.01.11 | Bague d'amortissement du couvercle du démarreur | 1 | 6AH-15762-00 | |
| 21 | C3065503 | F20-01.01.09 | Bouclier anti-éclaboussures | 1 | 6AH-15782-00 | |
| 22 | C4010346 | GB/T845 | Vis autotaraudeuse à tête cylindrique Phillips-ST4,2×13 | 2 | ||
| 23 | C3055502 | F20-01.01.10 | Tuyau de retour | 1 | 6AH-24316-00 | |
| 24 | C4010115 | GB/T5783 | Boulon à tête hexagonale M6 × 20 (entièrement fileté) | 3 | ||
| 25 | C3025501 | F20-01.01.07 | Tube d'espacement du couvercle du démarreur | 3 | 67D-15764-00 | |
| 26 | C3090542 | T20-01.01.14 | Étiquette du couvercle du démarreur 1 | 1 | ||
| 27 | C3090543 | T20-01.01.15 | Étiquette du couvercle du démarreur 2 | 1 | ||
| 28 | C4010506 | GB/T96 | Grande rondelle plate 6 | 3 | ||
