Pièces de rechange T30 : Système électrique
Oct 28, 2025
Laisser un message

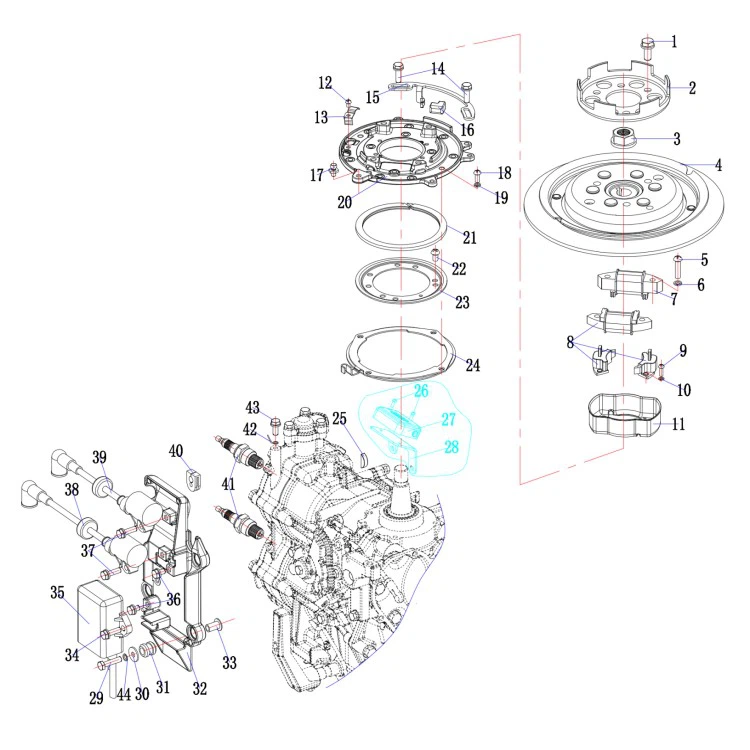

| CALON GLORIA T30 | ||||||
| RÉF. NON | Code matériau | CODE DE PIÈCE | DESCRIPTION(FR) | UNITÉ | EMBALLER | Yamaha |
| 1 | C4010290 | GB/T9074.14(BXG) | Boulon avec rondelle M8×16 | 3 | 90105-08M10 | |
| 2 | C3070607 | T30-01.03.01 | Centre de démarrage | 1 | 6F5-15723-01 | |
| 3 | C3020515 | T20-01.03.01 | Écrou de volant | 1 | 90178-16M05 | |
| 4 | C3030601 | T30-01.03.02 | Roue volante | 1 | 64T-85550-10 | |
| 5 | C4010398 | GB/T823 | Vis à tête cylindrique M6×25 | 4 | 67607-06125 | |
| 6 | C4010604 | GB/T93 | Rondelle à ressort | 4 | ||
| 7 | C3030603 | T30-01.03.04 | Ensemble de bobine d'éclairage. | 1 | 61N-81313-09 | |
| 8 | C3030604 | T30-01.03.05 | Ensemble d'allumage à gâchette. | 1 | 69P-85541-09\61N-85543-09\61N-85543-19 | |
| 9 | C4010385 | GB/T818 | Vis à tête cylindrique M4×10 | 4 | 97607-04112 | |
| 10 | C4010602 | GB/T93 | Rondelle à ressort | 4 | ||
| 11 | C3070608 | T30-01.03.06 | Support de déclenchement | 1 | 61N-85537-00 | |
| 12 | C4010399 | GB/T818 (BXG) | Vis à tête cylindrique M4×6 | 1 | 97802-04006 | |
| 13 | C3070609 | T30-01.03.07 | Plaque | 1 | 6E9-81328-70 | |
| 14 | C4010277 | GB/T9074.14(BXG) | Boulon avec rondelle M6×10 | 2 | 97095-06010 | |
| 15 | C3070610 | T30-01.03.08 | Support | 1 | 61N-41615-00 | |
| 16 | C3050603 | T30-01.03.09 | Patin en caoutchouc du support de distribution | 1 | 61T-44194-01 | |
| 17 | C3020625 | T30-01.03.22 | Boulon, rotule | 1 | 663-85518-00 | |
| 18 | C4010315 | GB/T818 | Vis à tête cylindrique M5×12 | 4 | ||
| 19 | C4010603 | GB/T93 | Rondelle à ressort | 4 | ||
| 20 | C3010606 | T30-01.03.12 | Siège Magnéto | 1 | 69P-85561-00 | |
| 21 | C3060609 | T30-01.03.10 | Rondelle | 1 | 676-41611-00 | |
| 22 | C40104104 | GB/T823 | Vis à tête cylindrique M6×10 | 4 | 97880-06010 | |
| 23 | C3070611 | T30-01.03.11 | Plaque | 1 | 689-41612-01 | |
| 24 | C3070612 | T30-01.03.13 | Plaque fixe | 1 | 676-41613-00 | |
| 25 | C3040513 | T20-01.06.23 | Clavette Woodruff, vilebrequin | 1 | 90280-05015 | |
| 26 | C4010331 | GB/T823 | Vis à tête cylindrique M3×8 | 2 | 选配 | |
| 27 | C3030501 | T20-01.03.19.00 | Ensemble de minuterie. | 1 | 选配 | |
| 28 | C3070642 | T30-01.03.21 | Support, minuterie | 1 | 选配 | |
| 29 | C4010117 | GB/T5783 | Boulon M6×30 | 4 | 90119-06M95 | |
| 30 | C4010506 | GB/T96 | Rondelle | 4 | 90201-06M30 | |
| 31 | C3050708 | T40-01.03.12 | Amortisseur | 4 | 61N-82317-00 | |
| 32 | C3010607 | T30-01.03.20 | Cadre de montage | 1 | 61N-85542-00-1 | |
| 33 | C3020708 | T40-01.03.11 | Tube d'espacement | 4 | 624-42542-00 | |
| 34 | C4010281 | GB/T9074.14(BXG) | Boulon avec rondelle M6×20 | 2 | 97095-06020 | |
| 35 | C3030608 | T30-01.03.17 | CDI | 1 | 61N-85540-13 | |
| 36 | C4010277 | GB/T9074.14(BXG) | Boulon avec rondelle M6×10 | 2 | 97090-06012 | |
| 37 | C4010281 | GB/T9074.14(BXG) | Boulon avec rondelle M6×20 | 2 | 97095-06020 | |
| 38 | C3030606 | T30-01.03.15 | Bobine d'allumage B | 1 | 61N-85570-00 | |
| 39 | C3030605 | T30-01.03.14 | Bobine d'allumage A | 1 | 61N-85570-00 | |
| 40 | C3050604 | T30-01.03.18 | Clip de fil de support | 1 | 6H3-81922-00 | |
| 41 | C3030607 | T30-01.03.16 | Bougie d'allumage BR8HS-10 | 2 | 94702-00247 | |
| 42 | C3030507 | T20-01.03.15 | Fil de terre | 1 | 61N-82519-01 | |
| 43 | C4010277 | GB/T9074.14(BXG) | Boulon avec rondelle M6×10 | 1 | 97090-06012 | |
| 44 | C4010604 | GB/T93 | Rondelle à ressort | 4 | ||
